Перемикач хрестовий ПК12-21-822-54-УХЛ3

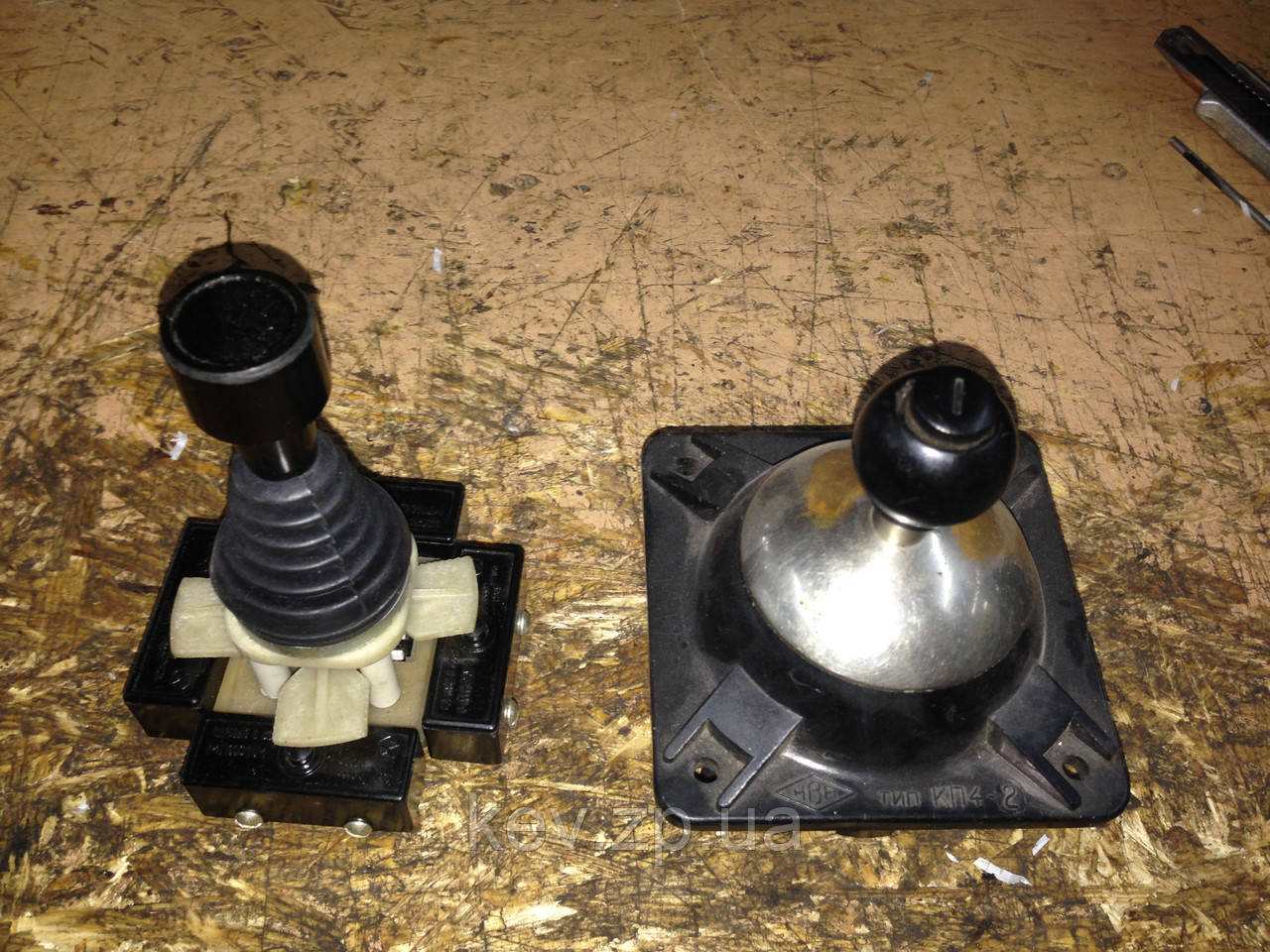

Перемикач хрестовий (старого зразка) до верстата ДІП 300 марка КП4-2
Перемикач хрестовий (нового зразка) марка ПК 12-21-822-54
перемикачем ПК 12-21-822-54 комплектується токарно-вінторізний верстат 1М63, токарно-гвинторізний верстат ДІП-500, а також до всіх інших таких пристроїв, для керування якими необхідний менмонійний зв'язок між напрямком переміщення ручки перемикача та напрямком переміщення робочого органа керованого механізму.

Механічна зносостійкість перемикача хрестового ПК12-21 становить не менш ніж 250 000 циклів ВО для кожного з полюсів, керованих ручкою; 1 250 000 циклів В для кожного полюса, керованого штовхачем. Зусилля керування становить: для руків'я — не більш ніж 50 Н, для штовхача не більш ніж 30 Н. Водночас інтервал між послідовними циклами становить від 5 до 10 з у разі тривалості увімкнення ПВ=60%. Ручка перемикача хрестового витримує дію прикладеного моменту 10 Н без залишкових деформацій. Елементи кріплення перемикачів на панелі витримують навантаження від крутного моменту не менш ніж 20 Н.
     Комутаційні елементи перемикача ПК 12-21, керовані ручкою або штовхачем, витримують наскрізний струм до 150 А. До одного контактного затискача перемикача допускається приєднання одного мідного або алюмінієвого дроту перерізом до 2,5 мм двох мідних дротів перерізом 1 мм.
