Фрикційний вал 1 м63

від 7 000 ₴

  • В наявності

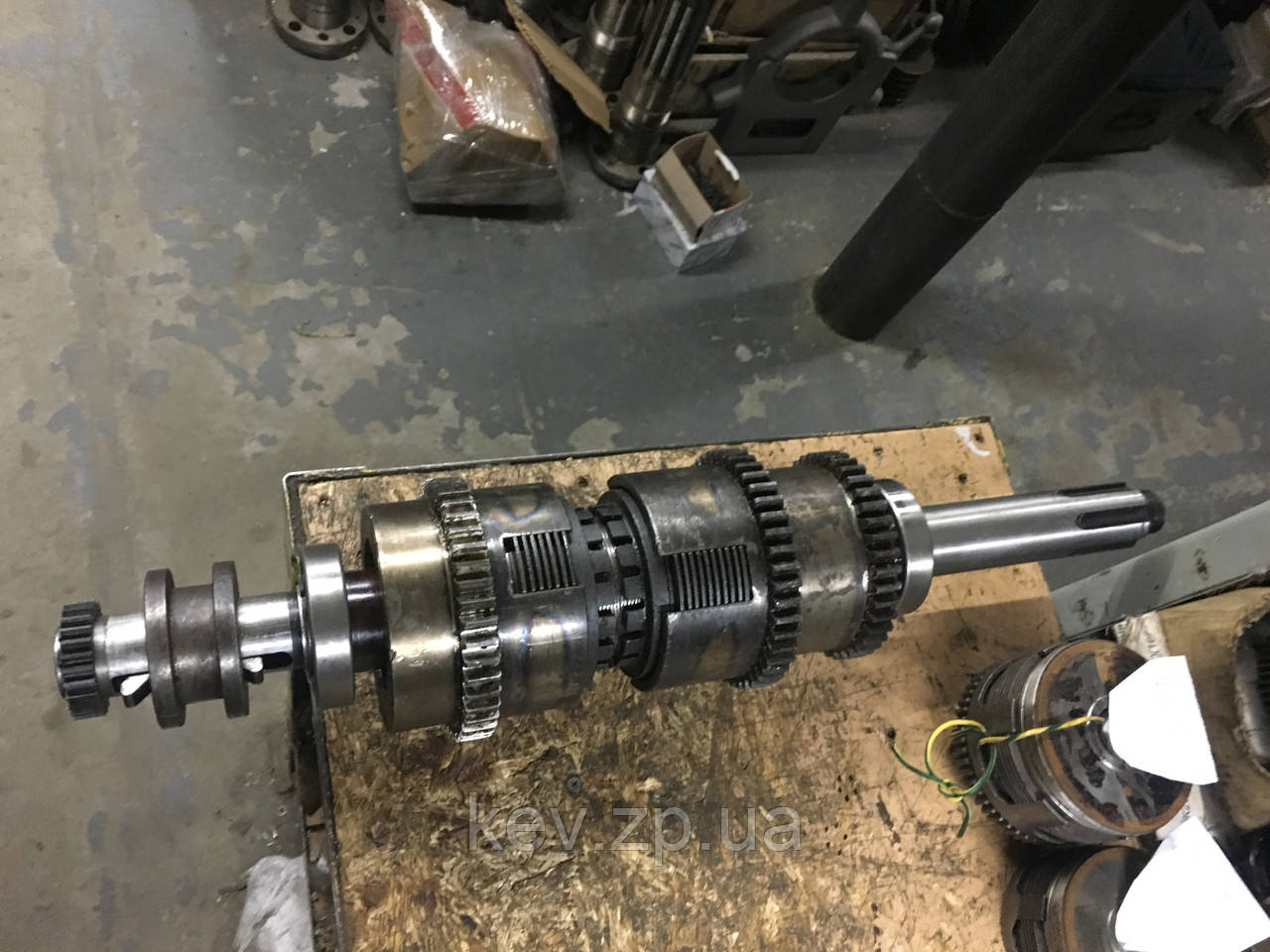

Фрикційний вал 1 м63
Фрикційний вал 1 м63В наявності
від 7 000 ₴
+380 (67) 253-36-56
специалист
  • +380 (67) 754-69-10
    бухгалтер
  • +380 (61) 219-04-63
    факс
+380 (67) 253-36-56
специалист
  • +380 (67) 754-69-10
    бухгалтер
  • +380 (61) 219-04-63
    факс
повернення товару протягом 14 днів за домовленістю

Фрикційний вал встановлений у багатьох типів універсальних верстатів (токарних, свердлильних, фрезерних) і слугує для передавання крутного моменту з за допомогою фрикційних дисків.



Вал фрикціона виготовляється на токарних верстатів. Шліци нарізають на шліце фрезерного верстата, потім вони проходять термічну обробку на установлення ТВЧ і шліфуються.

В валу з одного кінця свердлиться отвір під тягу, фрезеруються пази під шпильку та коромисло. З допомогою тяги та коромислота вмикається ліва або права половина муфти, що забезпечує обертання шпинделя проти годинникової стрілки (нормальне обертання) або за годинниковій стрілці (зворотне)

В центрі вала на шліц встановлюється розгінна муфта. Вона слугує для плавного передавання крутного моменту до основним вузлам фрикційного вала.



Фрикційна муфта складається з двох нез'єднаних між собою половин. Лівою і правій. Диски першого ряду насажені на шліцьовий вал і обертаються разом із ним. Ці диски не пов'язані з корпусом муфти. Диски другого ряду закріплені в пазах зубчастого корпусу, званого кошиком або чашкою.

Кошик фрикційного вала є найбільш навантаженою деталлю. У разі неправильного поводження з верстатом, зубці чашки може зірвати (гальмування шпинделя реверсом, різке перемикання швидкості обертання, минаючи нейтральне положення









Фрикційна муфта (вал фрикціона) до верстатів — 163,1М63 (ДИП 300 Рязан, Тбіліси)

Фрикційна муфта в складі (вал фрикціону) до верстатів — 1К62, 1К62Д, ТС70

Фрикційна муфта в складі (вал фрикціону) до верстата — 16К20, 16К25

Фрикціони до верстатів 6Р12,6Р13,ВМ127,6М82,6Р83

Фрикціони до верстатів — 6Н80, 6Н81, 2Н55

Муфта фрикційна 1 м63

є в наявності, ми готові відправити на день

зараховування коштів на наш розрахунковий рахунок.

Відправлення  вироблений транспортною компанією, яку вибере замовник

Детально ознайомитися з нашою продукцією й цінами можна на нашому сайті:

http://www.kev.com.ua

http://www. kev.zp.ua

Або на нашому каналі в youtube;

  https://www.youtube.com/channel/UCAD9mqPgLZ9Xi_eF13Yk1SQ

Або телефонуєте;

Моб. +38 (067) 253-36-56

          +38(067) 617-39-44

          +38(061) 270-4-007

         +38(061) 219-04-63

          Євній Владнанийвич

Характеристики
Основні
Тип комплектуючогоМуфта фрикційна
ВиробникK&M
Країна виробникУкраїна
