Фрикційний вал встановлений у багатьох типів універсальних верстатів (токарних, свердлильних, фрезерних) і слугує для передавання крутного моменту з допомогою фрикційних дисків.
Вал фрикціона виготовляється на токарних верстатів. Шліци нарізають на шліцефрезерному верстаті, потім вони проходять термічну обробку на установлення ТВЧ і шліфуються.
В валу з одного кінця свердлиться отвір під тягу, фрезеруються пази під шпильку та коромисло. З допомогою тяги та коромислота вмикається ліва або права половина муфти, що забезпечує обертання шпинделя проти годинникової стрілки (нормальне обертання) або за годинниковій стрілці (зворотне)
В центрі вала на шліц встановлюється розгінна муфта. Вона слугує для плавного передавання крутного моменту до основним вузлам фрикційного вала.
Фрикційна муфта складається з двох нев'язаних між собою половин. Лівою і правій. Диски першого ряду насажені на шліцьовий вал і обертаються разом із ним. Ці диски не пов'язані з корпусом муфти. Диски другого ряду закріплені в пазах зубчастого корпусу, званого кошиком або чашкою.
Кошик фрикційного вала є найбільш навантаженою деталлю. У разі неправильного поводження з верстатом, зубці чашки може зірвати (гальмування шпинделя реверсом, різке перемикання швидкості обертання, минаючи нейтральне положення
в наявності готова відправити на день оплати

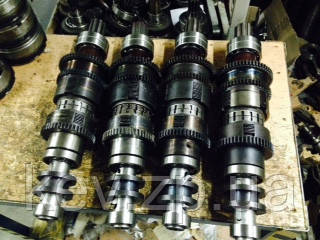

всі фото орегінальні зроблені на власному складі
Моб. +38 (067) 253-36-56, (067) 617-39-44 (061) 270-4-007
Євген Владленович
Детально ознайомитися з нашою продукцією й цінами можна на нашому сайті: http://www.kev.com.ua
Основні | |
---|---|
Виробник | K&M |
Стан | Новий |
Країна виробник | Україна |
Користувацькі характеристики | |
Фрикційне вал встановлений у багатьох типах універсальних верстатів | Моб. +38 (067) 253-36-56, (067) 617-39-44 (061) 270-4-007 Євген Владленович |
- Ціна: від 15 000 ₴
