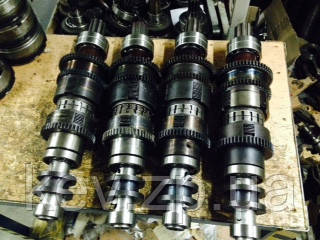

Муфта фрикційна

від 12 000 ₴

  • В наявності
Муфта фрикційна
Муфта фрикційнаВ наявності
від 12 000 ₴
+380 (67) 253-36-56
специалист
  • +380 (67) 754-69-10
    бухгалтер
  • +380 (61) 219-04-63
    факс
+380 (67) 253-36-56
специалист
  • +380 (67) 754-69-10
    бухгалтер
  • +380 (61) 219-04-63
    факс
повернення товару протягом 14 днів за домовленістю

Фрикційний вал встановлений у багатьох типів універсальних верстатів (токарних, свердлильних, фрезерних) і слугує для передавання крутного моменту з допомогою фрикційних дисків.



Вал фрикціона виготовляється на токарних верстатів. Шліци нарізають на шліцефрезерному верстаті, потім вони проходять термічну обробку на установлення ТВЧ і шліфуються.

В валу з одного кінця свердлиться отвір під тягу, фрезеруються пази під шпильку та коромисло. З допомогою тяги та коромислота вмикається ліва або права половина муфти, що забезпечує обертання шпинделя проти годинникової стрілки (нормальне обертання) або за годинниковій стрілці (зворотне)

В центрі вала на шліц встановлюється розгінна муфта. Вона слугує для плавного передавання крутного моменту до основним вузлам фрикційного вала.



Фрикційна муфта складається з двох нев'язаних між собою половин. Лівою і правій. Диски першого ряду насажені на шліцьовий вал і обертаються разом із ним. Ці диски не пов'язані з корпусом муфти. Диски другого ряду закріплені в пазах зубчастого корпусу, званого кошиком або чашкою.

Кошик фрикційного вала є найбільш навантаженою деталлю. У разі неправильного поводження з верстатом, зубці чашки може зірвати (гальмування шпинделя реверсом, різке перемикання швидкості обертання, минаючи нейтральне положення

в наявності готова відправити на день оплати

всі фото орегінальні зроблені на власному складі

Моб. +38 (067) 253-36-56, (067) 617-39-44  (061) 270-4-007

 Євген Владленович

Характеристики
Основні
Тип комплектуючогоМуфта фрикційна
ВиробникK&M
СтанНовий
Країна виробникУкраїна
Користувацькі характеристики
Кошик фрикційного валу є найбільш навантаженої деталлю. При неправильному поводженні з верстатом, зуби чашки може зірвати (гальмування шпинделя реверсом, різке перемикання швидкості обертання, минаючи нейтральне положенняв наявності готова надіслати в день оплати всі фото орегинальные зроблені на власному складі Моб. +38 (067) 253-36-56, (067) 617-39-44 (061) 270-4-007 Євген Владленович
У центрі валу на шліцах встановлюється розгінна муфта. Вона служить для плавного передавання крутного моменту до основних вузлів фрикційного валу.Фрикційна муфта складається з двох зв'язаних між собою частин. Лівою і правою. Диски першого ряду насаджені на шліцьовий вал і обертаються разом з ним. Ці диски не пов'язані з корпусом муфти. Диски другого ряду закріплені в пазах зубчастого корпусу званого кошиком або чашкою.
Фрикційне вал встановлений у багатьох типах універсальних верстатівВал фрикціона виготовляється на токарних верстатах. Шліци нарізають на шлицефрезерном верстаті, потім вони проходять термічну обробку на установці ТВЧ і шліфуються. У валу з одного кінця свердлиться отвір під тягу, фрезеруються пази під шпильку і коромисло. За допомогою тяги і коромисла включається ліва або права половина муфти, що забезпечує обертання шпинделя проти годинникової стрілки (нормальне обертання) або за годинниковою стрілкою (зворотне)
Інформація для замовлення
  • Ціна: від 12 000 ₴
