ЕТМ 146-2Н

  • В наявності

від 1 688,17 грн

+380 (67) 253-36-56
специалист
  • +380 (67) 754-69-10
    бухгалтер
  • +380 (61) 219-04-63
    факс
повернення товару протягом 14 днів за домовленістю

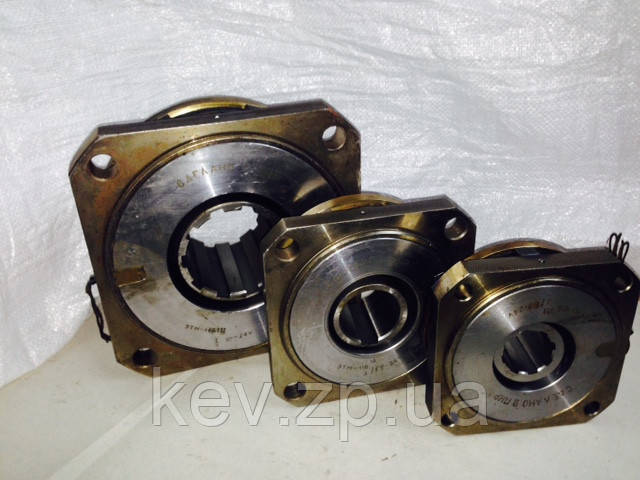

ЕТМ 146-2Н
ЕТМ 146-2НВ наявності
від 1 688,17 грн
+380 (67) 253-36-56
специалист
  • +380 (67) 754-69-10
    бухгалтер
  • +380 (61) 219-04-63
    факс
Купити

Опис

Електромагнітна Муфта ЕТМ 146-2Н призначена для дистанційного і автоматичного керування приводом металорізальних верстатів. Муфта застосовується в коробках швидкостей, подач, у фартухах токарних верстатів, різних автоматичних лініях



Муфти електромагнітні фрикційні багатодискові серії ЕТМ з винесеними дисками призначені для автоматичного і дистанційного керування приводами різних машин і механізмів.



Живлення здійснюється від мережі постійного струму або від мережі змінного струму через двухполуперіодний випрямляч.





Можливі несправності та способи їх усунення

несправність

причина

спосіб усунення

муфта не спрацьовує

підвищений залишковий момент

муфта спрацьовує але не передає потрібний момент

муфта передає повний момент при відключенні

відсутній контакт

недостатньо вільне переміщення дисків на повідку і на втулці через перекосу

залишковий зазор більше допустимого або дорівнює нулю

поламаний диск;

заклинило повідець

перевірте струмопровід, усуньте розрив

огляньте диски, усуньте перекіс

відрегулюйте залишковий зазор регулювальною гайкою

замініть диски;

усуньте заклинювання







Технічне обслуговування

У процесі експлуатації необхідно стежити за:

1.       величиною залишкового зазору,

2.       величиною зносу фрикційних дисків,

3.       величиною зносу щітки (для контактної муфти),

4.       чистотою і температурою масла (для олійною муфти),

5.       температурою котушки.

Внаслідок зносу фрикційних дисків залишковий зазор зменшується, тому стежте за тим, щоб він не виявився рівним нулю.

Знос внутрішніх дисків сухий і швидкодіючої муфт допускається до повного зносу металокерамічного покриття, тобто до появи на фрикційних поверхнях ділянок, не покритих металокерамікою.

Знос внутрішнього диска олійною муфти і зовнішнього диска муфт всіх виконань контролюйте по товщині диска. Якщо знос диска перевищує 20% його первісної товщини, його рекомендується замінити.

Для збільшення терміну служби диска у зв'язку з нерівномірністю його зносу рекомендується крайній пакету диск ставити на місце середнього і навпаки.

Для заміни дисків:

·         відгвинтити три гвинти, що кріплять фіксатор;

·         зняти фіксатор;

·         повернути натискний диск до збігу пазів на ньому з тягами якоря;

·         зняти натискний диск;

·         зняти диски;

·         надіти на втулку нові диски в такій послідовності, щоб крайніми з обох сторін пакету були внутрішні диски.

Складання муфти робити в зворотній послідовності.

Температура масла повинна бути 25....55 градусів Цельсія. Масло не повинне містити металевих домішок (дрібна стружка, чавунна пил тощо). Для очищення масла застосовувати магнітні фільтри.

Усталена температура котушки, виміряна методом опору, не повинна перевищувати 110 градусів Цельсія.

виробництва пнр

відправку робимо в день оплати

Характеристики

Основні
Тип комплектующегоЕлектромагнітна муфта
Виробник УПНР
СтанНовий
Країна виробникУкраїна
Користувацькі характеристики
Електромагнітна Муфта олійна гальмівна ЕТМ з індексом "_ _6" має в своєму складі циліндричний повідець, який охоплює корпус, і якір, який прикріплений до повідця з допомогою кільця. Існують два види виконання гальмівний муфти ЕТМ:з квадратним флянцем і з круглим флянцем. Зовнішні фрикційні диски жорстко з'єднані з повідцем. Внутрішні фрикційні диски і втулка обертаються разом з валом. При включенні муфти здійснюється гальмування валу.
Після закінчення гальмування вал утримується моментом, рівним передаваному моменту муфти. Такі муфти мають малу температуру перегріву при граничних навантаженняхвиробництва пнр відправку робимо в день оплати
