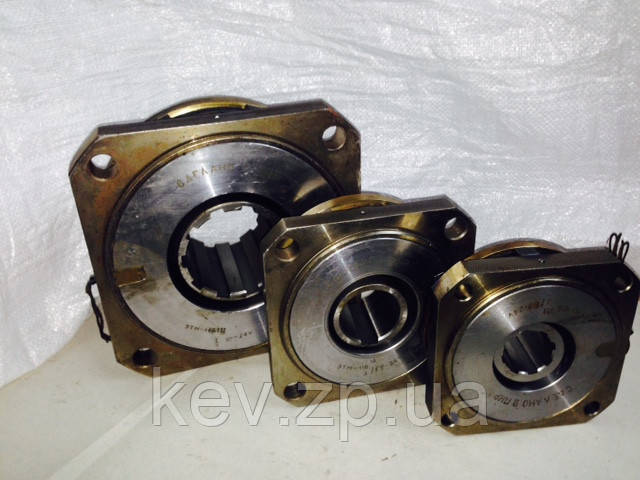

ЕТМ 106-1Н

від 3 458,01 ₴

  • В наявності
ЕТМ 106-1Н
ЕТМ 106-1НВ наявності
від 3 458,01 ₴
+380 (67) 253-36-56
специалист
  • +380 (67) 754-69-10
    бухгалтер
  • +380 (61) 219-04-63
    факс
+380 (67) 253-36-56
специалист
  • +380 (67) 754-69-10
    бухгалтер
  • +380 (61) 219-04-63
    факс
повернення товару протягом 14 днів за домовленістю

Муфта електромагнітна ЕТМ 106-1Н призначена для дистанційного та автоматичного керування приводом металорізальних верстатів. Муфта застосовується в коробках швидкостях, подавач, у фартух токарних верстатів, у різних автоматичних лініях



Муфти електромагнітні фрикційні багатодискові серії ЕТМ з винесеними дисками призначені для автоматичного та дистанційного керування приводами різних машин і механізмів.



Живлення здійснюється від мережі постійного струму або від мережі змінного струму через двополіперіодний випрямляч.





Можливі несправності та способи їх усунення

несправність

причина

спосіб усунення

муфта не спрацьовує

підвищений залишковий момент

муфта спрацьовує, але не передає необхідний момент

муфта передає повний момент у разі вимкнення

немає контакту

недостатньо вільне переміщення дисків у повідці та на втулці через перекос

залишковий проміжок більше допустимого або дорівнює нулю

поломан диск;

заклинило поводок

перевірте струмопровід, усуньте розрив

огляньте диски, усуньте перекос

відрегулюйте залишковий проміжок регулювальною гайкою

замените диски;

усуньте заклинювання







Технічне обслуговування

У процесі експлуатації необхідно стежити за:

1.       Розмірної залишкового проміжку,

2.       Розмірної зносу фрикційних дисків,

3.       (Довжиною зносу щітки (для контактної муфти),

4.       чистотою та температурою олії (для олійної муфти),

5.       температурою котушки.

Внаслідок зносу фрикційних дисків залишковий проміжок зменшується, тому стежте за тим, щоб він не виявився рівним нулю.

Знос внутрішніх дисків сухий і швидкодійний муфт допускається до повного зносу металокерамічного покриття, тобто до появи на фрикційних поверхнях ділянок, не покритих металокерамікою.

Зношування внутрішнього диска олійної муфти та зовнішнього диска муфт усіх виконаний, контролюйте за товщиною диска. Якщо знос диска перевищує 20% його первісної товщини, його рекомендується замінити.

Для збільшення терміну експлуатації диска у зв'язку з нерівномірністю його зносу рекомендується крайній за пакетом диск ставити на місце середнього та навпаки.

Для заміни дисків:

·         відгвинти три гвинти, які кріплять фіксатор;

·         зняти фіксатор;

·         повернути натискний диск до збігу пазів на ньому з тягами якоря;

·         зняти натискний диск;

·         зняти диски;

·         одягти на втулку нові диски в такій послідовності, щоб крайніми з обох боків пакета були внутрішні диски.

Збирання муфти проводити у зворотній послідовності.

Температура оливи має бути 25...55 градусів Цельсія. Олія не має містити металевих домішок (дрібна стружка, чавунний пил тощо). Для очищення оливи застосовувати магнітні фільтри.

Встановлена температура котушки, виміряна методом опору, не має перевищувати 110 градусів Цельсія.

виробництва пнр

надсилання відбувається на день оплати

Характеристики
Основні
СтанНовий
