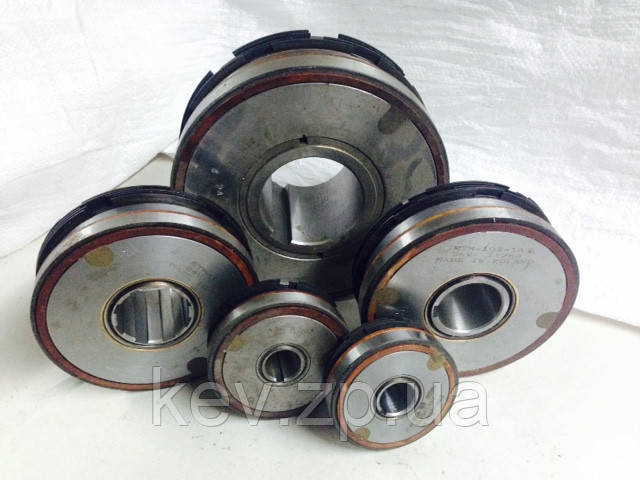

ЕТМ 132 2Н
ЕТМ 132 2НВ наявності
від 1 658 грн.
+380672533656
специалист
  • +380677546910
    бухгалтер
  • +380612190463
    факс
Купити

Опис

Електромагнітна Муфта ЕТМ призначена для дистанційного і автоматичного керування приводом металорізальних верстатів. Муфта застосовується в коробках швидкостей, подач, у фартухах токарних верстатів, різних автоматичних лініях



Муфти електромагнітні фрикційні багатодискові серії ЕТМ з винесеними дисками призначені для автоматичного і дистанційного керування приводами різних машин і механізмів.



Живлення здійснюється від мережі постійного струму або від мережі змінного струму через двухполуперіодний випрямляч.





Можливі несправності та способи їх усунення

несправність

причина

спосіб усунення

муфта не спрацьовує

підвищений залишковий момент

муфта спрацьовує але не передає потрібний момент

муфта передає повний момент при відключенні

відсутній контакт

недостатньо вільне переміщення дисків на повідку і на втулці через перекосу

залишковий зазор більше допустимого або дорівнює нулю

поламаний диск;

заклинило повідець

перевірте струмопровід, усуньте розрив

огляньте диски, усуньте перекіс

відрегулюйте залишковий зазор регулювальною гайкою

замініть диски;

усуньте заклинювання







Технічне обслуговування

В процессе эксплуатации необходимо следить за:

1.       величиной остаточного зазора,

2.       величиной износа фрикционных дисков,

3.       величиной износа щетки (для контактной муфты),

4.       чистотой и температурой масла (для масляной муфты),

5.       температурой катушки.

Вследствие износа фрикционных дисков остаточный зазор уменьшается, поэтому следите за тем, чтобы он не оказался равным нулю.

Износ внутренних дисков сухой и быстродействующей муфт допускается до полного износа металлокерамического покрытия, т. е. до появления на фрикционных поверхностях участков, не покрытых металлокерамикой.

Знос внутрішнього диска олійною муфти і зовнішнього диска муфт всіх виконань контролюйте по товщині диска. Якщо знос диска перевищує 20% його первісної товщини, його рекомендується замінити.

Для збільшення терміну служби диска у зв'язку з нерівномірністю його зносу рекомендується крайній пакету диск ставити на місце середнього і навпаки.

Для заміни дисків:

·         відгвинтити три гвинти, що кріплять фіксатор;

·         зняти фіксатор;

·         повернути натискний диск до збігу пазів на ньому з тягами якоря;

·         зняти натискний диск;

·         зняти диски;

·         надеть на втулку новые диски в такой последовательности, чтобы крайними с обеих сторон пакета были внутренние диски.

Сборку муфты производить в обратной последовательности.

Износ щетки контролируйте по запасу хода этой щетки. Если на повороте щеткодержателя (при вывертывании) на один оборот контакт прерывается, замените щетку.

Температура масла должна быть 25….55 градусов Цельсия. Масло не должно содержать металлических примесей (мелкая стружка, чугунная пыль и т. п.). Для очистки масла применять магнитные фильтры.

Усталена температура котушки, виміряна методом опору, не повинна перевищувати 110 градусів Цельсія.

Характеристики

Основні
Виробник  УПНР
Країна виробник  Украина
Тип комплектующегоЕлектромагнітна муфта
СтанНове
Дополнительные характеристики
Муфта электромагнитная ЭТМ предназначена для дистанционного и автоматического управления приводом металлорежущих станков. Муфта применяется в коробках скоростях, подач, в фартуках токарных станков, в различных автоматических линиях(061) 270-4-007
Муфты электромагнитные фрикционные многодисковые серии ЭТМ с вынесенными дисками предназначены для автоматического и дистанционного управления приводами различных машин и механизмов.(061) 270-4-007
Питание осуществляется от сети постоянного тока или от сети переменного тока через двухполупериодный выпрямитель.(061) 270-4-007

Інформація для замовлення

  • Ціна: від 1 658 грн.
