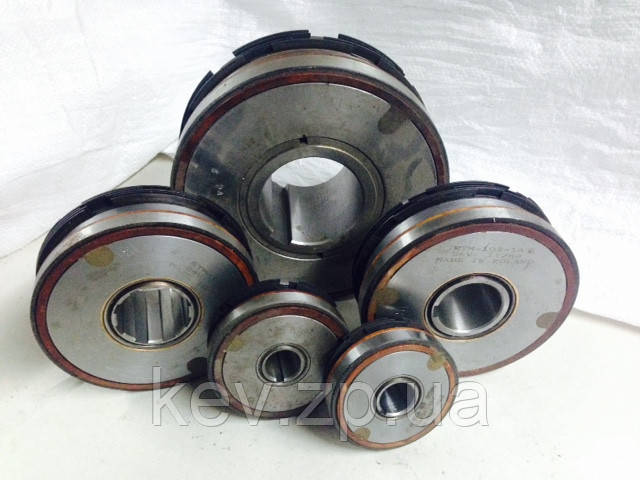

ЕТМ 122 2Н

  • В наявності

від 1 482 грн

+380 (67) 253-36-56
специалист
  • +380 (67) 754-69-10
    бухгалтер
  • +380 (61) 219-04-63
    факс
повернення товару протягом 14 днів за домовленістю
ЕТМ 122 2Н
ЕТМ 122 2НВ наявності
від 1 482 грн
+380 (67) 253-36-56
специалист
  • +380 (67) 754-69-10
    бухгалтер
  • +380 (61) 219-04-63
    факс
Купити

Опис

Електромагнітна Муфта ЕТМ призначена для дистанційного і автоматичного керування приводом металорізальних верстатів. Муфта застосовується в коробках швидкостей, подач, у фартухах токарних верстатів, різних автоматичних лініях



Муфти електромагнітні фрикційні багатодискові серії ЕТМ з винесеними дисками призначені для автоматичного і дистанційного керування приводами різних машин і механізмів.



Живлення здійснюється від мережі постійного струму або від мережі змінного струму через двухполуперіодний випрямляч.





Можливі несправності та способи їх усунення

несправність

причина

спосіб усунення

муфта не спрацьовує

підвищений залишковий момент

муфта спрацьовує але не передає потрібний момент

муфта передає повний момент при відключенні

відсутній контакт

недостатньо вільне переміщення дисків на повідку і на втулці через перекосу

залишковий зазор більше допустимого або дорівнює нулю

поламаний диск;

заклинило повідець

перевірте струмопровід, усуньте розрив

огляньте диски, усуньте перекіс

відрегулюйте залишковий зазор регулювальною гайкою

замініть диски;

усуньте заклинювання







Технічне обслуговування

У процесі експлуатації необхідно стежити за:

1.       величиною залишкового зазору,

2.       величиною зносу фрикційних дисків,

3.       величиною зносу щітки (для контактної муфти),

4.       чистотою і температурою масла (для олійною муфти),

5.       температурою котушки.

Внаслідок зносу фрикційних дисків залишковий зазор зменшується, тому стежте за тим, щоб він не виявився рівним нулю.

Знос внутрішніх дисків сухий і швидкодіючої муфт допускається до повного зносу металокерамічного покриття, тобто до появи на фрикційних поверхнях ділянок, не покритих металокерамікою.

Знос внутрішнього диска олійною муфти і зовнішнього диска муфт всіх виконань контролюйте по товщині диска. Якщо знос диска перевищує 20% його первісної товщини, його рекомендується замінити.

Для збільшення терміну служби диска у зв'язку з нерівномірністю його зносу рекомендується крайній пакету диск ставити на місце середнього і навпаки.

Для заміни дисків:

·         відгвинтити три гвинти, що кріплять фіксатор;

·         зняти фіксатор;

·         повернути натискний диск до збігу пазів на ньому з тягами якоря;

·         зняти натискний диск;

·         зняти диски;

·         надеть на втулку новые диски в такой последовательности, чтобы крайними с обеих сторон пакета были внутренние диски.

Сборку муфты производить в обратной последовательности.

Износ щетки контролируйте по запасу хода этой щетки. Если на повороте щеткодержателя (при вывертывании) на один оборот контакт прерывается, замените щетку.

Температура масла должна быть 25….55 градусов Цельсия. Масло не должно содержать металлических примесей (мелкая стружка, чугунная пыль и т. п.). Для очистки масла применять магнитные фильтры.

Усталена температура котушки, виміряна методом опору, не повинна перевищувати 110 градусів Цельсія.

Характеристики

Основні
Тип комплектующегоЕлектромагнітна муфта
Виробник УПНР
СтанНовий
Країна виробникУкраїна
Користувацькі характеристики
Муфти електромагнітні фрикційні багатодискові серії ЕТМ з винесеними дисками призначені для автоматичного і дистанційного керування приводами різних машин і механізмів.(061) 270-4-007
Живлення здійснюється від мережі постійного струму або від мережі змінного струму через двухполуперіодний випрямляч.+38 (067) 253-36-56
Електромагнітна Муфта ЕТМ призначена для дистанційного і автоматичного керування приводом металорізальних верстатів. Муфта застосовується в коробках швидкостей, подач, у фартухах токарних верстатів, різних автоматичних лініях(061) 270-4-007
