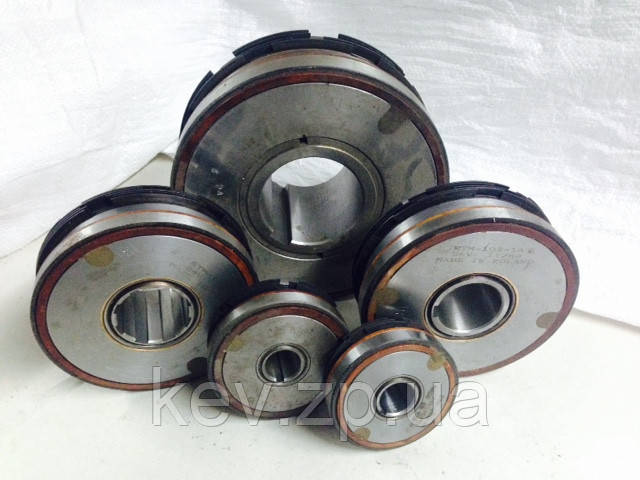

ЕТМ 112 3Н

  • В наявності

980 грн.

+380672533656
специалист
  • +380677546910
    бухгалтер
  • +380612190463
    факс
  • Графік роботи
  • Адреса та контакти
повернення товару протягом 14 днів за домовленістю
ЕТМ 112 3Н
ЕТМ 112 3НВ наявності
980 грн.
+380672533656
специалист
  • +380677546910
    бухгалтер
  • +380612190463
    факс
Купити

Опис

Електромагнітна Муфта ЕТМ призначена для дистанційного і автоматичного керування приводом металорізальних верстатів. Муфта застосовується в коробках швидкостей, подач, у фартухах токарних верстатів, різних автоматичних лініях



Муфти електромагнітні фрикційні багатодискові серії ЕТМ з винесеними дисками призначені для автоматичного і дистанційного керування приводами різних машин і механізмів.



Живлення здійснюється від мережі постійного струму або від мережі змінного струму через двухполуперіодний випрямляч.





Можливі несправності та способи їх усунення

несправність

причина

спосіб усунення

муфта не спрацьовує

підвищений залишковий момент

муфта спрацьовує але не передає потрібний момент

муфта передає повний момент при відключенні

відсутній контакт

недостатньо вільне переміщення дисків на повідку і на втулці через перекосу

залишковий зазор більше допустимого або дорівнює нулю

поламаний диск;

заклинило повідець

перевірте струмопровід, усуньте розрив

огляньте диски, усуньте перекіс

відрегулюйте залишковий зазор регулювальною гайкою

замініть диски;

усуньте заклинювання







Технічне обслуговування

У процесі експлуатації необхідно стежити за:

1.       величиною залишкового зазору,

2.       величиною зносу фрикційних дисків,

3.       величиною зносу щітки (для контактної муфти),

4.       чистотою і температурою масла (для олійною муфти),

5.       температурою котушки.

Внаслідок зносу фрикційних дисків залишковий зазор зменшується, тому стежте за тим, щоб він не виявився рівним нулю.

Знос внутрішніх дисків сухий і швидкодіючої муфт допускається до повного зносу металокерамічного покриття, тобто до появи на фрикційних поверхнях ділянок, не покритих металокерамікою.

Знос внутрішнього диска олійною муфти і зовнішнього диска муфт всіх виконань контролюйте по товщині диска. Якщо знос диска перевищує 20% його первісної товщини, його рекомендується замінити.

Для збільшення терміну служби диска у зв'язку з нерівномірністю його зносу рекомендується крайній пакету диск ставити на місце середнього і навпаки.

Для заміни дисків:

·         відгвинтити три гвинти, що кріплять фіксатор;

·         зняти фіксатор;

·         повернути натискний диск до збігу пазів на ньому з тягами якоря;

·         зняти натискний диск;

·         зняти диски;

·         надіти на втулку нові диски в такій послідовності, щоб крайніми з обох сторін пакету були внутрішні диски.

Складання муфти робити в зворотній послідовності.

Знос щітки контролюйте по запасу ходу цієї щітки. Якщо на повороті щіткотримача (при викручування) на один оборот контакт переривається, замініть щітку.

Температура масла повинна бути 25....55 градусів Цельсія. Масло не повинне містити металевих домішок (дрібна стружка, чавунна пил тощо). Для очищення масла застосовувати магнітні фільтри.

Усталена температура котушки, виміряна методом опору, не повинна перевищувати 110 градусів Цельсія.

Характеристики

Основні
Виробник  УПНР
Країна виробник  Украина
Тип комплектующегоЕлектромагнітна муфта
СтанНове
Дополнительные характеристики
Муфты электромагнитные фрикционные многодисковые серии ЭТМ с вынесенными дисками предназначены для автоматического и дистанционного управления приводами различных машин и механизмов(061) 270-4-007
Муфта электромагнитная ЭТМ предназначена для дистанционного и автоматического управления приводом металлорежущих станков. Муфта применяется в коробках скоростях, подач, в фартуках токарных станков, в различных автоматических линиях(061) 270-4-007
Питание осуществляется от сети постоянного тока или от сети переменного тока через двухполупериодный выпрямитель.+38 (067) 253-36-56
