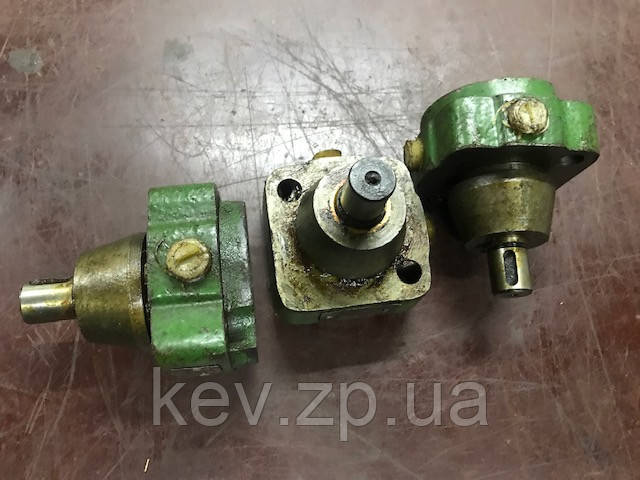

Мастильний насос С12-54

Насосы С12-4М, С12-5М

одноразової дії, нерегульовані призначені для подавання під тиском мінеральної оливи в мастильні системи металорізальних верстатів, пресів та інших машин.

Насоси для змащення типу С12-4М-.. і С12-5М-. прийшли на місце застарілих моделей насосів типу С12-4. (наприклад: С12-41, С12-43) і типу С12-5.(наприклад: С12-52, С12-54).

Насоси працюють на мінеральних оливах індустріальних загального призначення за ГОСТ 20799-75, індустріальних гідравлічних серії ІГП і ВНІІНП-403 за ГОСТ 16728-78, а також інших марок із кінематичною в'язкістю від 17-213 мм2/c (ст*) і температурою від +10 до +50° C.

Клас чистоти олії не грубіший за 12 за ГОСТ 17216-71, тонкість фільтрації олії 25 мкм.

Насос типу С12-4М зроблений із реверсованим напрямком обертання вала та постійним напрямком потоку оливи.

Насос типу С12-5М має постійний напрямок обертання — правий (за напрямком обертання годинникової стрілки, якщо дивитися з боку приводу).

Приклад позначення насоса пластинчастого для змащення

C12-4М-2-УХЛ4

C12 насос пластинчастий для змащення.

4 — напрям вала.

М- модернізований.

2 — робочий об'єм, см3.

УХЛ — кліматичне виконання.

4 — категорія розміщення.

Найменування	Номінальний тиск на виході насоса, МПа	Робочий об'єм, см3	Номінальне подавання, л/хв	Номінальна потужність не більш ніж кВт	Номінальна частота обертання, об/хв	Маса, кг
Насос пластинчастий С12-4М-2	0,25	2	1,8	0,05	1500	1,8
Насос пластинчастий С12-4М-3,2	0,25	3,2	2,9	0,06	1500	1,8
Насос пластинчастий С12-4М-4	0,25	4	4,2	0,07	1500	2,8
Насос пластинчастий С12-4М-6,3	0,25	6,3	6,6	0,12	1000	2,8
Насос пластинчастий С12-4М-10	0,25	10	8	0,18	1000	2,8
Насос пластинчастий С12-5М-2	0,25	2	2,5	0,05	1500	1,6
Насос пластинчастий С12-5М-3,2	0,25	3,2	4,5	0,06	1500	1,6
Насос пластинчастий С12-5М-4	0,25	4	5	0,07	1500	2,5
Насос пластинчастий С12-5М-6,3	0,25	6,3	8	0,12	1000	2,5
Насос пластинчастий С12-5М-10	0,25	10	8,5	0,18	1000	2,5
